Technics SE-R1-S

Jitterul este o cauză majoră de distorsiune în sistemele digitale și este cauzat de o sincronizare greșită a ceasurilor principale utilizate în conversia digital-analogic. Pentru a elimina degradarea sunetului cauzată de jitter, Technics a dezvoltat un circuit original de reducere a jitterului, care cuprinde un generator de ceas în sistemul de modelare a zgomotului pentru a reduce jitterul în gama de frecvență joasă și un convertor de înaltă precizie al ratei de eșantionare pentru a suprima jitterul în gama de frecvență înaltă. Astfel, acesta reduce jitterul într-un mod ideal pe întreaga gamă de frecvențe.
Acesta funcționează cu un circuit de conversie PWM (Pulse Width Modulation) de înaltă precizie, nou dezvoltat și original, care optimizează viteza de modelare a zgomotului, gradul și numărul de recanalizare, precum și gradația PWM, pentru a converti semnalele de înaltă rezoluție în PWM, fără a afecta gama dinamică. Aceste noi tehnologii permit noilor modele de amplificatoare digitale Technics să reproducă nuanțele naturale și delicate ale muzicii.

În secțiunea de acționare a difuzoarelor amplificatorului, Technics a utilizat un dispozitiv de acționare FET GaN (nitrură de galiu) de mare viteză cu rezistență foarte scăzută. Acest lucru permite construirea unui amplificator de mare putere folosind o singură configurație push-pull, permițând scurtarea lungimii traseului de semnal care transportă un curent mare și având ca rezultat o liniaritate remarcabilă, indiferent de nivelul sonor.

Impedanța unui difuzor nu este constantă: aceasta variază în funcție de frecvență, modificând astfel sarcina unui amplificator și, prin urmare, potențialul sunetului. Technics este capabilă să măsoare caracteristicile de amplitudine-fază a frecvenței unui amplificator cu difuzoarele conectate și a dezvoltat un algoritm de optimizare adaptivă a impedanței difuzorului care utilizează procesarea digitală a semnalelor pentru a obține un răspuns ideal la impulsuri. Procesarea de corecție bazată pe noul algoritm realizează un răspuns de frecvență plat atât pentru amplitudine, cât și pentru fază, ceea ce nu este posibil în cazul amplificatoarelor convenționale, și oferă un sunet cu o expresie spațială bogată.

Unele sisteme utilizează o legătură digitală între componenta sursă și preamplificator, păstrând semnalul digital pur cât mai mult timp posibil: Technics Digital Link merge mai departe. Acesta a eliminat funcția de control al volumului de la preamplificator și, în schimb, transmite informațiile de control al volumului, împreună cu semnalul audio, direct la amplificatorul de putere în formă digitală. Circuitul de reducere a jitterului al amplificatorului de putere reduce orice efect de jitter în transmiterea semnalului, apoi efectuează controlul volumului imediat înainte de convertorul PWM. Această nouă interfață de transmisie a sunetului, Technics Digital Link, suportă semnale audio și, de asemenea, eradică efectele intercanale prin transmiterea separată a semnalelor canalelor stânga și dreapta. Technics Digital Link a realizat o configurație ideală a amplificatorului, reducând la minimum orice degradare între preamplificator și amplificatorul de putere și având ca rezultat o separare stereo superbă și o reproducere chiar și a celor mai subtile semnale. Rezultatul este un sunet mai detaliat și mai dinamic.

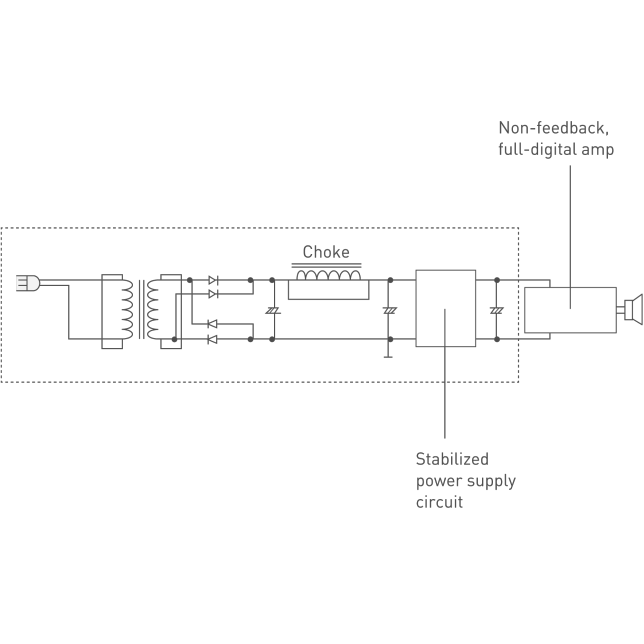

Reproducerea precisă a tot ceea ce este necesar, de la sunete dinamice și puternice la semnale de nivel scăzut care exprimă nuanțe delicate, necesită o sursă de alimentare specială într-un amplificator. Aceasta trebuie să fie atât puternică și cu zgomot redus, cât și capabilă să răspundă instantaneu la un semnal audio care se schimbă continuu, fără nicio fluctuație de tensiune. Circuitul de alimentare al unui amplificator obișnuit este format dintr-un transformator de putere de mare capacitate și un circuit de redresare: după ce a examinat modalitățile de obținere a unor forme de undă ideale de tensiune și curent, Technics a decis să utilizeze o redresare cu intrare prin inductanță, plus un circuit de alimentare stabilizat discret. Aceste tehnologii încorporate în circuitul de alimentare permit amplificatorului să piloteze puternic difuzoarele în orice condiții.

The best power supply for delicate circuitry such as the clock generator in the new amplifiers is one entirely isolated from any noise or fluctuations in the mains supply. Technics has extensive experience in circuits using battery isolation, having used them to create ultra-low-noise pre-amplifier stages in past analogue amplifiers.

Configurația amplificatorului principal separă complet traseele de semnal ale canalelor stânga și dreapta, până la înfășurarea secundară a transformatorului de putere, pentru a preveni interferențele reciproce și pentru a obține, de asemenea, un echilibru ideal al greutății. Acest design oferă o separare stereo optimă și, de asemenea, permite ca cele două canale să fie dispuse în “imagine în oglindă”, oferind lungimi egale ale traseelor de semnal pentru fiecare canal.
